Anschraubplatte Typ 10

bis 80 kg - aus Stahl verzinkt
Typ 10 - für Laufenschienen-Spur Typ10 / 80kg

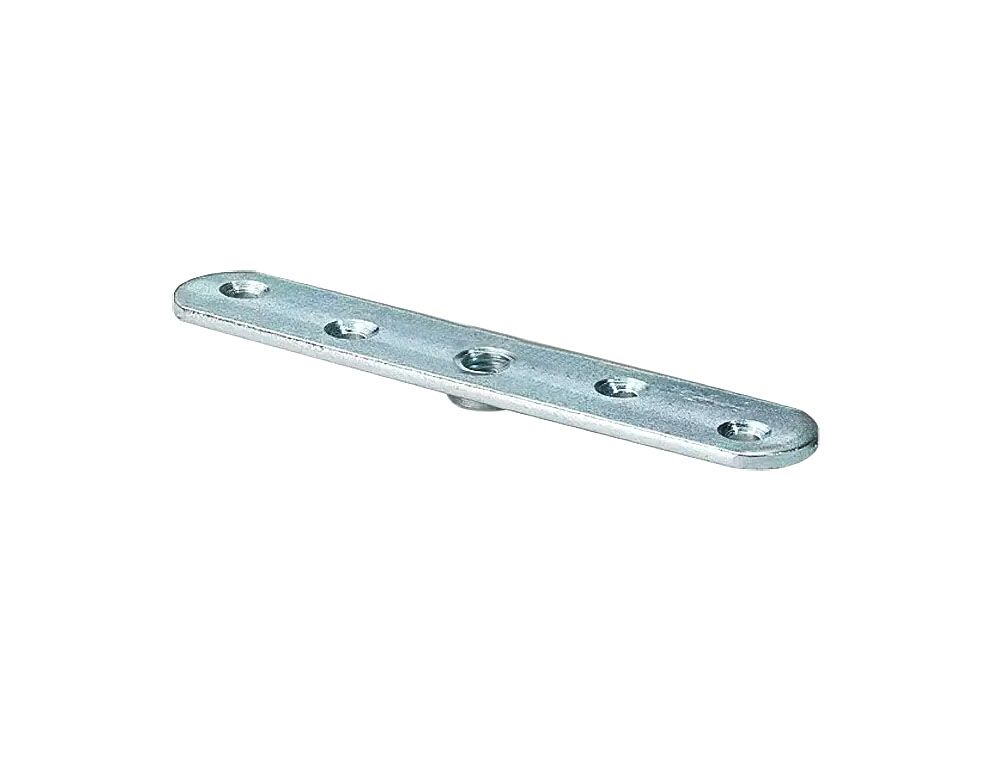

Anschraubplatte Stahl verzinkt
Anschraubplatte Stahl verzinkt

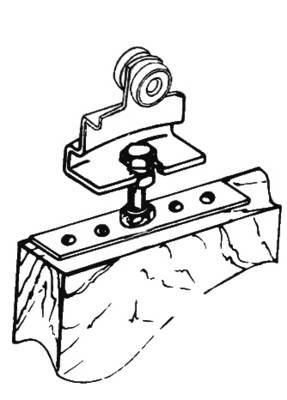

Skizze Anschraubplatte mit Rollapparat
Skizze Anschraubplatte mit Rollapparat

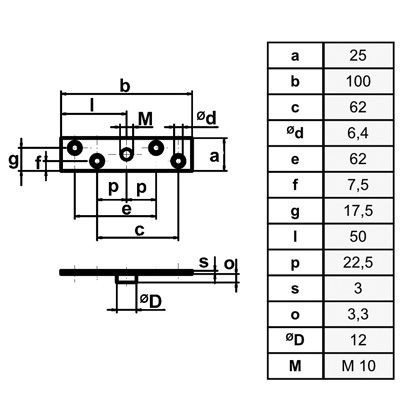

Maßskizze Anschraubplatte Typ 10
Maßskizze Anschraubplatte Typ 10

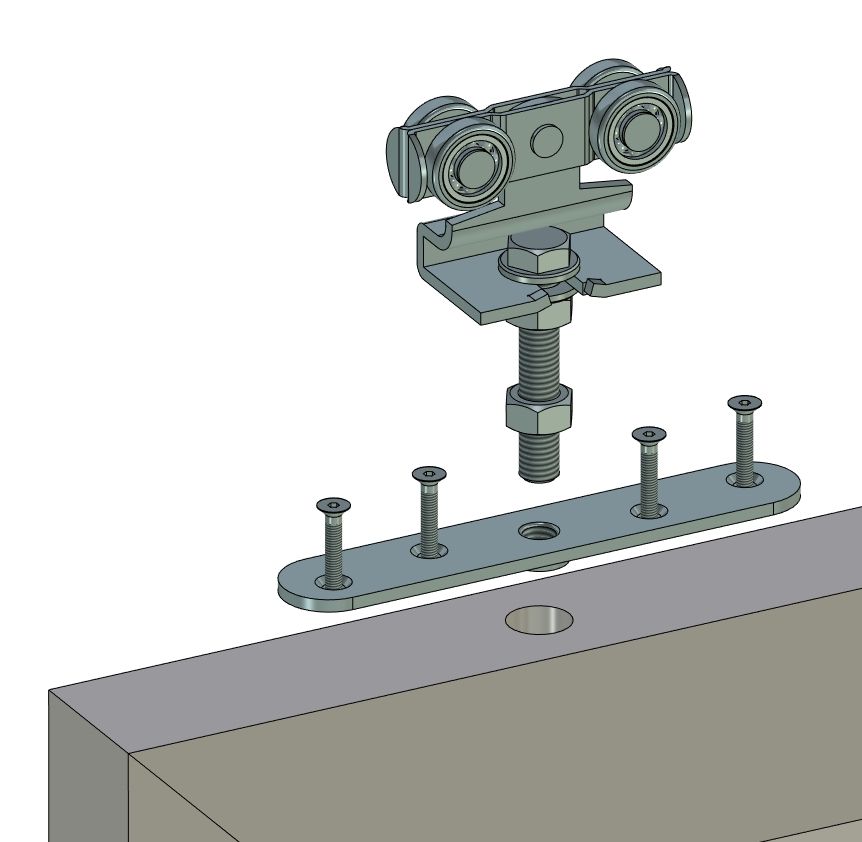

Anschraubplatte mit Rollapparat - Montage
Anschraubplatte mit Rollapparat - Montage
Kurzbeschreibung

Diese Platte dient zur Befestigung der Rollapparate am Tor.

1,80
inkl. MwSt zzgl. Versandkosten
Lieferzeit
die Ware ist verfügbar und innerhalb von 3-5 Tagen lieferbar
Abholung möglich!

Artikelnummer 3493

Produktdaten

Marke
HBS Betz
Länge
100,00 mm
Breite
25,00 mm
Gewinde metrisch
M10
Material
Stahl verzinkt
Gewicht
0,06 kg

Produktbeschreibung

Diese Platte dient zur Befestigung der Rollapparate am Tor und wird auf dem Torblatt montiert. Je Tor werden zwei Anschraublaschen benötigt.
Die Platte eignet sich für Massivholz.

Material: Stahl verzinkt
Gewinde: M10 für Befestigungsschraube
Maße: Breite 25 mm x Länge 100 mm

  • zur Rollapparat-Befestigung
  • zur Stirnmontage auf Massivholz

Montagehinweis

Die Anschraubplatte aus verzinktem Stahl dient zur Befestigung der Rollapparate, einpaarig sowie zweipaarig, an der Stirnseite des Tores. Dabei sollte der Abstand von der Torkannte 1/6 der gesamten Torbreite betragen. Die Anschraubplatte kann eingefräst oder aufgeschraubt werden. Zur Vorbereitung sollte dort, wo sich das Gewinde der Anschraubplatte befindet eine Bohrung von oben in den Türflügel angebracht werden, damit hier die Schraube des Rollapparates eingesetzt kann
