Schiebetorrollen bzw. Hangrollen kommen hauptsächlich bei Holztoren bzw. Scheunentoren zur Anwendung. Waren sie früher eher eine preisgünstige und praktische Lösung für den schnellen Torbau, erfreuen sich die Torrollen heute einer immer größeren Beliebtheit. Natürlich werden die funktionalen Rollen oft als Ersatz für ältere bestehende Toranlagen gefragt, doch gerade im modernen Holz- und Torbau sind sie aufgrund Ihrer besonderen Retro-Optik stark im Kommen. Zudem sind sie robust, preiswert, wartungsarm und einfach zu installieren.
Material: Bügel und Gleitstift aus verzinktem Stahl, Laufrolle aus hochwertigem Grauguss
Merkmale: mit bewährter Walzenlagerung, Gleitstift verstellbar
Anwendung: Für Schiebetüren und –tore im Innen- sowie Außenbereich. Einzusetzen in Kombination mit handelsüblichen Flachstählen 45x8 – 50x10 mm.

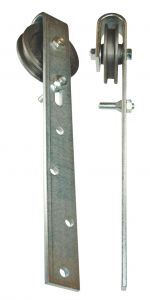

Schiebetorrolle mit Bügel und Gleitstift
.jpg)
Explosionszeichnung Schiebetorrolle mit Bügel
Unsere bewährten Schiebetorrollen mit Bügel sind ideal für Ihre Scheunentore. Durch den verzinkten Bügel und den hochwertigen Grauguss sind die Rollen perfekt für den Außenbereich einsetzbar. Die Schiebetorrollen werden in Kombination mit einem handelsüblichen Flachstahl eingesetzt. Welchen Flachstahl Sie für den jeweiligen Rollendurchmesser benötigen, entnehmen Sie bitte der folgenden Aufstellung:
Rollendurchmesser Flachstahlmaß
75 mm 45 x 8 mm
90 mm 45 x 8 mm
105 mm 50 x 10 mm
120 mm 50 x 10 mm
Detail: Schiebetorrolle auf Flachstahl - Detail
Skizze Schiebetor mit Torrollen aus Gußstahl auf Flachstahl
Der im Lieferumfang enthaltene Gleitstift ist individuell verstellbar. Er sorgt dafür, dass die Rolle nicht vom Flachstahl gehoben werden kann und das Türblatt somit immer sicher sitzt. Je Türblatt oder Tor sind nur zwei Schiebetorrollen einzusetzen. Drei oder gar vier Rollen pro Torblatt werden ausdrücklich nicht empfohlen, da das Tor hierdurch einen unruhigeren Lauf erhält und anfangen kann zu kippeln sowie nicht alle Rollen zum Tragen kommen.

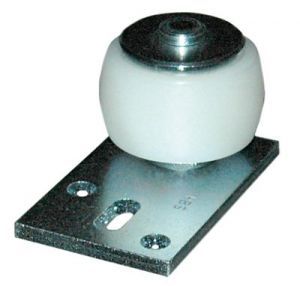

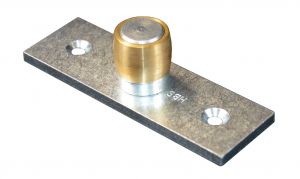

Tipp: Denken Sie an die untere Führung Ihres Tores, diese sollte nicht vernachlässigt werden. Damit Ihr Scheunentor beim Öffnen, Schließen oder aufkommendem Wind im Außenbereich nicht zu pendeln anfängt, empfehlen wir eine Führungsschiene in Kombination mit einer Führungsrolle. Die Führungsschiene wird hierbei mit der Öffnung zum Boden unter Ihr Tor geschraubt und die Führungsrolle wird mittig am Boden aufgeschraubt (s. Abbildung 1). Alternativ können auch nur zwei Führungsrollen eingesetzt werden, die vor sowie hinter das Tor montiert werden (s. Abbildung 2).
Bei der Auswahl von Schiebetorrollen mit Bügel sollten folgende Faktoren berücksichtigt werden: Gewicht des Tores: Stellen Sie sicher, dass die Rollen das Gewicht des Tores tragen können. Material: Wählen Sie ein Material, das für Ihre spezifischen Umweltbedingungen geeignet ist. Unsere Gussrollen sind für den Innen- und Außeneinsatz bestens geeignet. Größe und Typ der Rolle: Achten Sie darauf, dass die Größe und der Typ der Rolle für die Führungsschiene geeignet sind. Montageanforderungen: Überprüfen Sie, ob die Montageanforderungen und der Bügeltyp mit Ihrem Tor und der Installationsumgebung kompatibel sind.
Die Wartung von Schiebetorrollen mit Bügel ist wichtig, um eine lange Lebensdauer und reibungslose Funktion zu gewährleisten. Folgende Maßnahmen sollten regelmäßig durchgeführt werden: Reinigung: Halten Sie die Rollen und die Führungsschienen frei von Schmutz und Ablagerungen. Schmierung: Schmieren Sie die Rollen regelmäßig mit einem geeigneten Schmiermittel, um eine reibungslose Bewegung zu gewährleisten. Inspektion: Überprüfen Sie die Rollen und Bügel auf Verschleiß oder Beschädigungen und tauschen Sie Teile bei Bedarf aus. Justierung: Stellen Sie sicher, dass die Rollen und Bügel richtig justiert sind, um ein Verkanten oder Verziehen des Tores zu vermeiden.
Schiebetorrollen aus Guss werden in verschiedenen Anwendungen eingesetzt, um die Bewegung von Schiebetoren zu erleichtern. Ihre spezifischen Eigenschaften und Vorteile machen sie für bestimmte Zwecke besonders geeignet. Hier sind einige Hauptgründe für die Verwendung von Schiebetorrollen aus Guss:
.jpg)

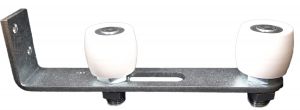

Torführung unten mit Doppelführungsrolle
Die Alternative, wenn der Untergrund keine Befestigungsmöglichkeiten bietet.
Material: Achse und Muttern aus verzinktem Stahl, Laufrolle aus hochwertigem Grauguss
Merkmale: mit bewehrter Walzenlagerung
Anwendung: Als Ersatzrolle für Schiebetürrollen mit Bügel.
.jpg)

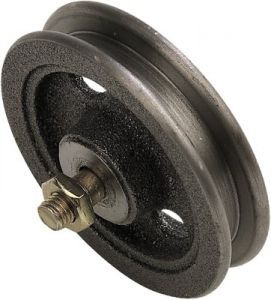

Schiebetorrolle lose
.jpg)
Explosionszeichnung Schiebetorrolle lose
Unsere bewährten Schiebetorrollen mit Bügel sind ideal für Ihre Scheunentore. Durch den hochwertigen Grauguss sind die Rollen perfekt für den Außenbereich einsetzbar. Die Schiebetorrollen werden in Kombination mit einem handelsüblichen Flachstahl eingesetzt. Welchen Flachstahl Sie für den jeweiligen Rollendurchmesser benötigen, entnehmen Sie bitte der folgenden Aufstellung:
Rollendurchmesser Flachstahlmaß
75 mm 45 x 8 mm
90 mm 45 x 8 mm
105 mm 50 x 10 mm
120 mm 50 x 10 mm
Maßskizze für Schiebetorrollen
Wandabstand mit Torrolle 60 mm
Wandabstand mit Torrolle 75 mm
Wandabstand mit Torrolle 90 mm
Wandabstand mit Torrolle 105 mm
Wandabstand mit Torrolle 120 mm
Herstellung: Die Schiebetürrollen werden in speziell angefertigten Formen aus hochwertigem Grauguss gegossen. Grauguss Güte GG 20 DIN 1691.
Anschließend werden die vorgefetteten Walzenlager in die Rollen eingesetzt und mit einer verzinkten Achse mit passendem Durchmesser ergänzt.
In die Achse wird zuvor ein für die Rollengröße passendes Gewinde geschnitten und nach dem Einsatz in das Walzenlager mit handelsüblichen DIN und
Normteilen wie Unterlegscheiben und Muttern bestückt. Der Bügel wird aus Flachstahl gefertigt.
In diesen werden zunächst die Befestigungspunkte und das Langloch für den Gleitstift gestanzt, danach wird er auf die passende Größe abgelängt und anschließend gebogen.
Nach diesem Prozess wird der Bügel galvanisch verzinkt. Die Schiebetorrollen werden auf dem Bügel montiert geliefert.
Wer ein Schiebetor mit Schiebetorrollen mit Bügel montieren möchte, braucht nicht nur passende Rollen, sondern auch einen sauber abgestimmten Flachstahl als Laufschiene. Die Rollen laufen je nach Ausführung auf 30x5 mm, 45x8 mm oder 50x10 mm Flachstahl. Verfügbar sind Rollen mit 60, 75, 90, 105 und 120 mm Durchmesser sowie 30 bis 100 kg Tragfähigkeit je Rolle. Die Rollen sind für Holz- und Scheunentore ausgelegt, besitzen eine Laufrolle aus Grauguss, ein Walzenlager und einen verstellbaren Gleitstift, der die Rolle sicher am Flachstahl führt.
Die Auswahl richtet sich nach Rollendurchmesser, Tragfähigkeit und passendem Flachstahlmaß. Für die Varianten gelten folgende Zuordnungen:
| Rollenvariante | Tragfähigkeit je Rolle | Passender Flachstahl |
|---|---|---|
| 60 mm | 30 kg | 30x5 mm |
| 75 mm | 35 kg | 45x8 mm |
| 90 mm | 50 kg | 45x8 mm |
| 105 mm | 75 kg | 50x10 mm |
| 120 mm | 100 kg | 50x10 mm |
Pro Tür oder Tor sollten maximal zwei Schiebetorrollen eingesetzt werden. Die Rollen werden jeweils im Abstand von 1/6 der gesamten Torbreite von den Außenkanten montiert. Das sorgt für eine gleichmäßige Lastverteilung und unterstützt einen ruhigen Lauf. Bei einer Torbreite von 3,00 m sitzt jede Rolle 0,50 m von der jeweiligen Außenkante entfernt.
Der Flachstahl übernimmt die Funktion der Führungsschiene. Entscheidend ist, dass er über die gesamte Laufstrecke gerade, fluchtend und spannungsfrei montiert wird. Schon kleine Unebenheiten, Verzüge oder Versätze können den Lauf der Rollen beeinträchtigen. Vor der Montage sollte die Flachstahlkonstruktion deshalb auf festen Sitz und saubere Lauffläche geprüft werden.
In der Praxis gibt es dafür mehrere sinnvolle Möglichkeiten:
Diese Befestigungsarten sind eine praxisnahe technische Empfehlung für den Einbau. Die Produktseite selbst fordert vor allem, dass der Flachstahl korrekt ausgerichtet und der Lauf nach der Montage geprüft wird.
Damit die Laufschiene im Betrieb sicher bleibt, sollte der Flachstahl nicht frei über längere Strecken spannen, sondern auf einer tragfähigen Unterkonstruktion aufliegen. Wichtig ist eine Befestigung mit genügend Haltepunkten, damit sich der Stahl unter Last nicht durchbiegt oder verwindet. Stoßstellen zwischen zwei Flachstählen sollten möglichst vermieden werden. Wenn sie notwendig sind, müssen sie höhengleich und ohne Versatz ausgeführt werden. Auch Schweißspritzer, Grate oder starke Rostaufbauten auf der Lauffläche sollten entfernt werden, damit die Rollen ruhig laufen. Nach der Montage sollte das Tor mehrfach geöffnet und geschlossen werden, um Laufverhalten und Ausrichtung zu kontrollieren.
Ein bewährter Ablauf in der Praxis sieht so aus:
Die Schiebetorrolle mit Bügel ist so aufgebaut, dass der verstellbare Gleitstift verhindert, dass die Rolle vom Flachstahl gehoben werden kann. Das unterstützt eine sichere Führung im laufenden Betrieb.
Die Rollen bestehen aus Grauguss und verzinkten Stahlbauteilen. Grauguss kann oberflächlichen Flugrost ansetzen, was die Lauffähigkeit nicht beeinträchtigt. Für dauerhaft gute Laufeigenschaften empfiehlt sich eine regelmäßige Schmierung sowie eine saubere Lauffläche ohne Schmutz- und Rostaufbau.
Für ein sauber laufendes Schiebetor kommt es nicht nur auf die passende Schiebetorrolle mit Bügel an, sondern ebenso auf den richtig dimensionierten und sicher befestigten Flachstahl. Wer Rollenposition, Tragfähigkeit, Flachstahlmaß und Ausrichtung sauber aufeinander abstimmt, schafft eine belastbare und leichtgängige Torführung für Scheune, Stall, Halle oder Hofanlage. Die passenden Kombinationen reichen von 30x5 mm Flachstahl für 60 mm Rollen bis zu 50x10 mm Flachstahl für 120 mm Rollen.
