Oberlenker mit gehärteten Kugelgelenkaugen in Industriequalität.
Artikelnummer 4377
Produktdaten
Artikelnummer 4380
Produktdaten
Artikelnummer 4383
Produktdaten
Artikelnummer 9113
Produktdaten
Artikelnummer 9812
Produktdaten
Gewindeoberlenker mit beidseitiger Gewindespindel Ø M 30 x 3,5 mm und beidseitig gehärteten Kugelgelenkaugen.
Der Gewindeoberlenker oder kurz der Oberlenker ist das verbindende Element zwischen der Heckhydraulik des Schleppers/Traktors und des Anbaugerätes bzw. Arbeitsgerätes. Die Neigung lässt sich durch die Gewindeverstellung anpassen.

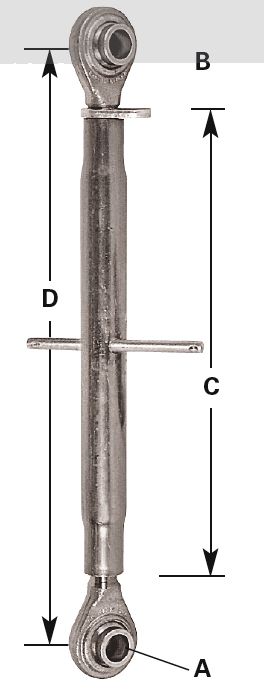

Die Arbeitslänge ist der Bereich von Mitte Auge bis Mitte Auge. Diese kann mittels des Knebels variiert werden. Dadurch ergeben sich die angebenen Arbeitslängenbereiche.
Mit Verstellknebel mittig zur Einstellung der Arbeitslänge.
Gebrauchsanweisung
Welche Oberlenker ist der passende bzw. wie bestimme ich die richtige Arbeitslänge?
1. Ermittlung der passenden Kategorie:
Als erstes sollte man den Bolzen an der Heckhydraulik des Schleppers messen (Kat A) und dann den Bolzen des Anbaugerätes (Kat 2)
Kat 1 = 19,4 mm Ø, Kat 2 = 25,4 mm Ø, Kat 3 = 32 mm Ø
2. Bestimmung der Arbeitslänge:
Jetzt wird der Abstand zwischen den beiden Bolzen (Abstand Schlepper Arbeitsgerät) gemessen. Wählen Sie den Oberlenker, dessen Arbeitslänge im mittleren Bereich liegt. Somit hat man entsprechend Spiel nach oben und unten.
Pflegehinweis:
Wir empfehlen die beweglichen Teile (Augen und Spindel) regelmäßig mit Kriechöl (z.B. WD) zu behandeln (Kein Schmierfett)!
Ein Gewindeoberlenker ist ein wichtiger Bestandteil im Bereich der Landtechnik und wird bei Traktoren und Landmaschinen zur Kopplung verwandt. Er dient der oberen Verbindung zwischen der Dreipunktaufnahme Traktors und der Dreipunktaufnahme des Anbaugerätes.
Seine Hauptfunktion besteht darin, den Winkel der Aufhängung des Arbeitsgeräts einzustellen. Dies ist entscheidend für die optimale und fachgerechte Einstellung des Anbaugerätes z.B. bei der Bodenbearbeitung. Somit kann das Verändern der Länge des Oberlenkers, mittels des Gewindes, die Neigung des Anbaugerätes angepassen. Die Arbeitslänge des Gewindeoberlenkers ist der Bereich von Mitte Auge bis Mitte Auge. Diese Länge kann mittels eines Knebels (im Lieferumfang) variiert werden. Desweiteren hat der Gewindeoberlenker die Funktion das Anbaugerät beim Ausheben aus der Arbeitsstellung sicher zu halten. Dieses ist auch für eine sichere Straßenfahrt mit Anbaugerät am Traktor notwendig.
Es gibt mechanische und hydraulische Oberlenker:
Mechanische Oberlenker werden manuell mithilfe einer Gewindespindel auf die benötigte Länge eingestellt.
Hydraulische Oberlenker können bequem und stufenlos mittels Hydrauliköl von der Fahrerkabine aus bedient werden.
Es gibt verschiedene Durchmesser der Augen für die Bolzenaufnahme. Diese werden in Kategorien eingeteilt. Es gibt die Kategorien 1 ; 2 und 3. Die meisten Oberlenker werden mit beidseitig gleiche Kategorien benötigt.Es gibt aber auch die Möglichkeit zwei unterschiedliche Kategorien an den Oberlenkern zu nutzen. Hier wird dann unter schlepperseitig oder geräteseitig unterschieden.
Kategorie (Kat) 1: Bolzen mit einem Durchmesser von 19,4 mm
Kategorie (Kat) 2: Bolzen mit einem Durchmesser von 25,4 mm
Kategorie (Kat) 3: Bolzen mit einem Durchmesser von 32 mm
| Artikelnummer | 4377 | 4380 | 4383 | 9113 | 9812 |
| Variante | Hülsenlänge 270 mm, Arbeitslänge 395-605 mm | Hülsenlänge 330 mm, Arbeitslänge 465-665 mm | Hülsenlänge 370 mm, Arbeitslänge 505-705 mm | Hülsenlänge 405 mm, Arbeitslänge 535-785 mm | Hülsenlänge 510 mm, Arbeitslänge 640-890 mm |
| Preis | 26,50€ | 29,90€ | 31,90€ | 30,90€ | 36,00€ |
| Anwendung | Arbeitslänge: ca. 395-605 mm | Arbeitslänge: ca. 465-665 mm | Arbeitslänge: ca. 505-705 mm | Arbeitslänge: ca. 535-785 mm | Arbeitslänge: ca. 640-890 mm |
| Artikelinfo | C: Hülsenlänge 270 mm | C: Hülsenlänge 330 mm | C: Hülsenlänge 370 mm | C: Hülsenlänge 405 mm | C: Hülsenlänge 510 mm |
| Länge | 48,00cm | ||||
| Breite | 90,00mm | ||||
| Höhe | 60,00mm | ||||
| Kat. | 2-2 | 2-2 | 2-2 | 2-2 | 2-2 |
| Gewinde metrisch | M30 | M30 | M30 | M30 | M30 |
| Gewicht | 4,20kg | 4,70kg | 5,00kg | 2,60kg | 6,10kg |
