Rollapparat doppelpaarig Typ 40

bis 200kg - aus Stahl verzinkt

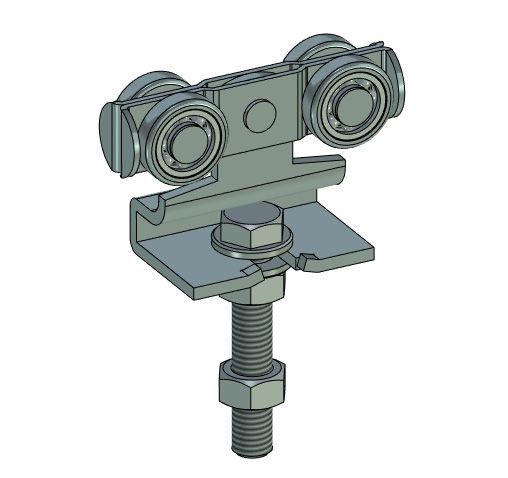

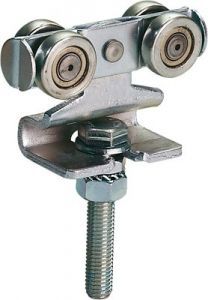

Rollappparat doppelpaarig Typ 40

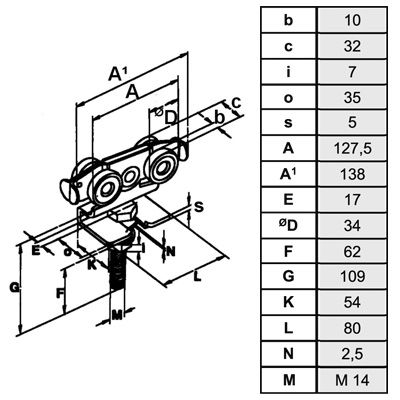

Technische Skizze mit Maßen Rollapparat Typ 40

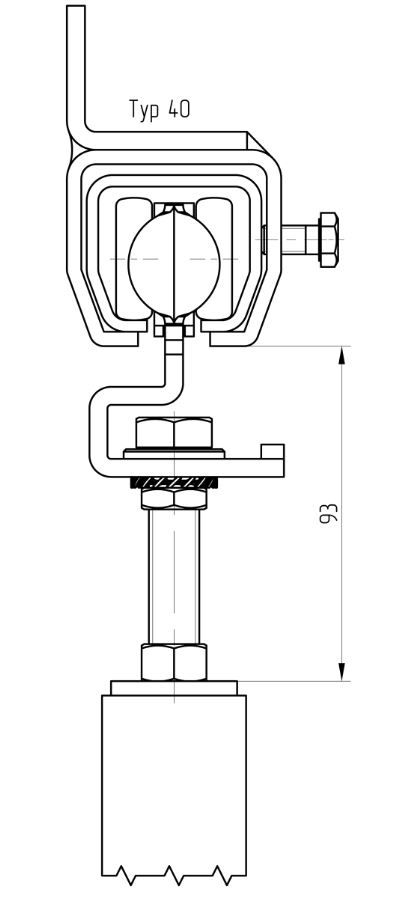

Abstand

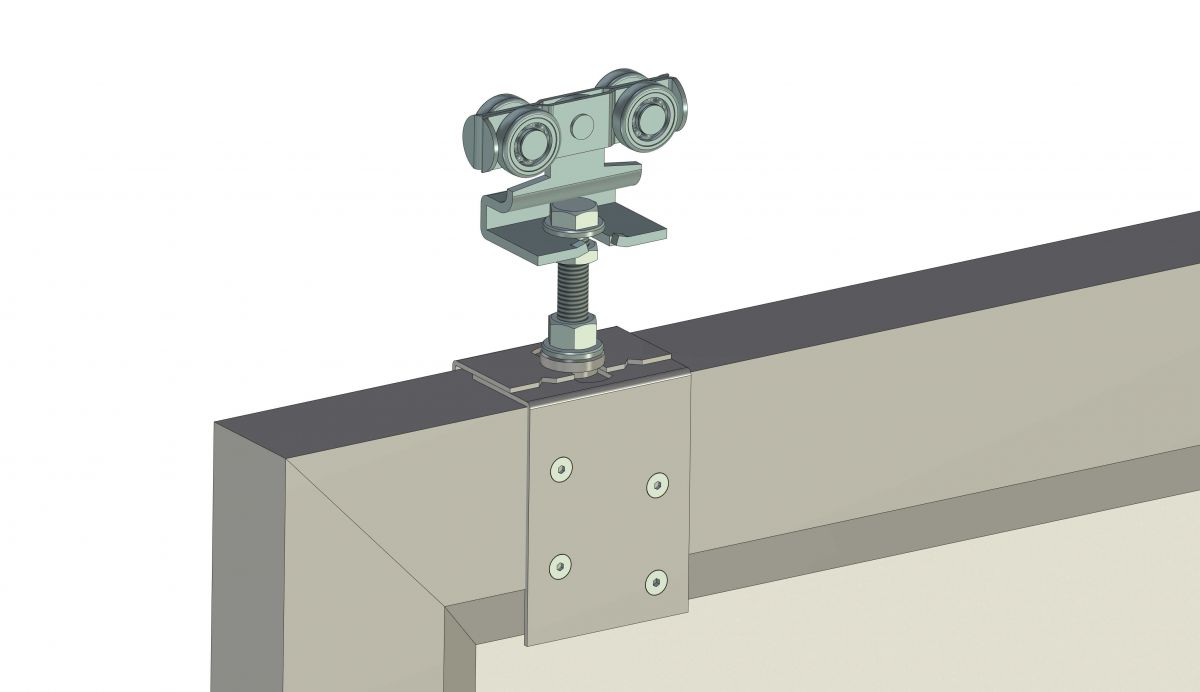

Montage mit Anschraublasche

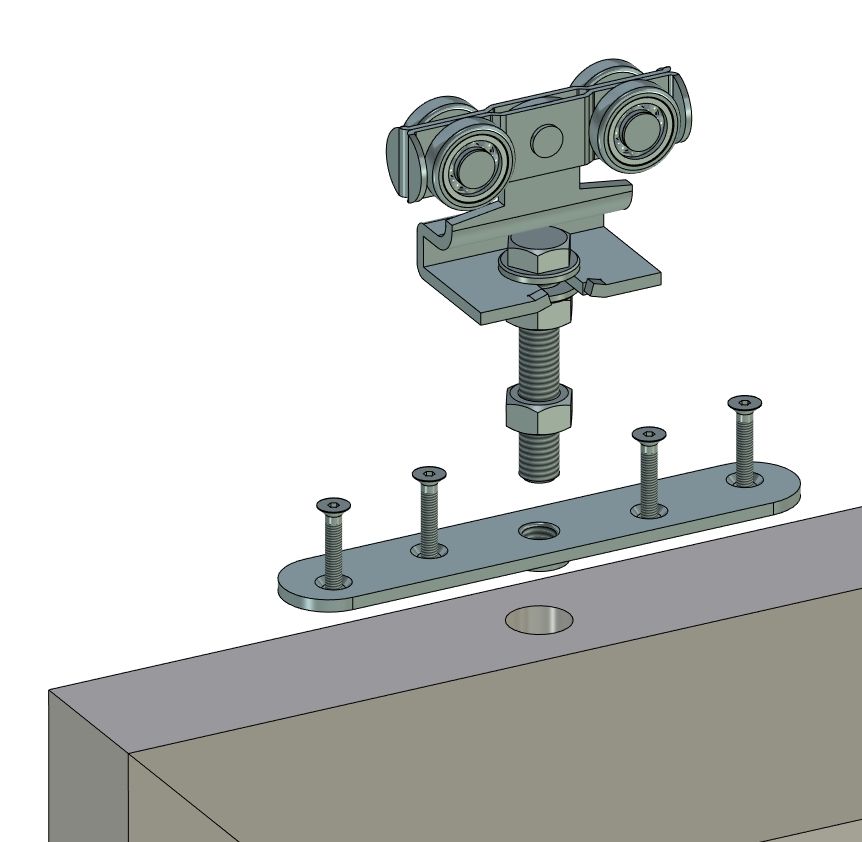

Montagtipp Rollapparat mit Anschraubplatte

Kurzbeschreibung

Der doppelpaarige Rollapparat Typ 40 wird für Torgewichte bis 400 kg eingesetzt. Je Torblatt werden immer zwei Rollapparate eingesetzt

42,40 €

inkl. MwSt zzgl. Versandkosten

Lieferzeit: die Ware ist verfügbar und innerhalb von 3-5 Tagen lieferbar
Abholung möglich!

Häufig gestellte Fragen zum Produkt

Artikelnummer 2219

Produktdaten

Marke: HBS Betz
Anwendung: immer paarweise bis max. Torgewicht: 400 kg
Artikelinfo: Gewindelänge 63 mm
Gewinde metrisch: M14
Gewicht: 0,90 kg

Produktbeschreibung

4 Rollen (doppelpaarig)
maximale Belastung pro Stück: 200 kg
Gewinde M 14 x 62 mm
Bügel aus Bandstahl
Befestigungsschraube und Laufrollen aus Stahl verzinkt
Laufrollen kugelgelagert
Befestigungsschraube ermöglicht einfaches Ein- und Aushängen, sowie senk- und waagerechtes Verstellen

Der doppelpaarige Rollapparat Typ 40 wird für Torgewichte bis 400 kg eingesetzt. Die einzelnen Räder sind kugelgelagert, der Rollapparat ist im Ganzen verzinkt. Der Rollapparat wird mit Hilfe der beiliegenden Befestigungsschraube an einer Anschraubplatte oder vorgebortem Gewinde am Torblatt montiert. Je Torblatt werden immer zwei Rollapparate eingesetzt.

Häufig gestellte Fragen

Was ist die Aufgabe der Rollapparate?

Die Rollapparate laufen in der Laufschiene und tragen mit Hilfe der Anschraubplatte oder verstellbaren Anschraublasche die Tür oder das Tor.

Wie viele Rollapparate werden gebraucht?

Pro Tür oder Tor werden nur zwei Rollapparate benötigt.

Wie ist die optimale Befestigung?

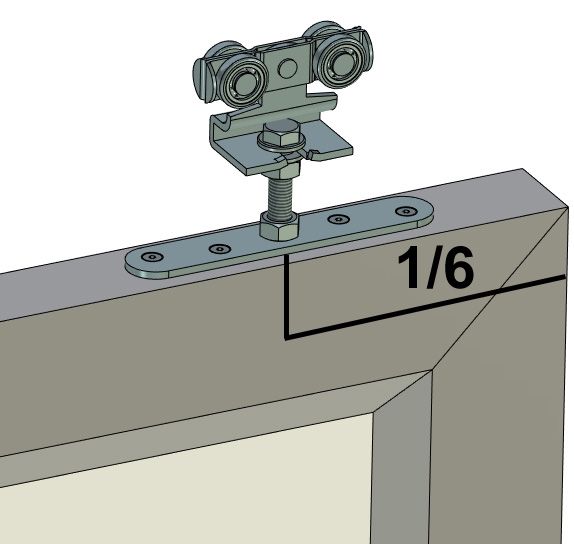

Die Hälfte des Tür- oder Torgewichts darf die angegebene max. Belastung eines Rollapparates nicht überschreiten. Grundsätzlich gilt, pro Tür oder Tor nie mehr als zwei Rollapparate. Die optimale Befestigung sollte bei 1/6 der jeweiligen Tür- oder Toraußenkante erfolgen.

Was ist der Unterschied zwischen einer Anschraubplatte und einer Anschraublasche?

Die Anschraubplatte eignet sich für Massivholz, die Anschraublasche hingegen für Holz mit weichem Kern bzw gepresste Holzplatten.

Wie sieht die Befestigung und Handhabung der Anschraubplatte und Anschraublasche aus?

Die Platten dienen zur Befestigung der Rollapparate am Tor und wird auf dem Torblatt montiert. Je Tor werden zwei Anschraubplatten / Anschraublaschen benötigt.

Warum haben die Rollapparate geringere Belastungsangaben als die Laufschienen?

Einpaarige Rollapparate tragen 1/4 und doppelpparige Rollapparate 1/2 der angegebenen Laufschienen-Höchstbelastungen. Da jedes Tor an maximal 2 Rollapparaten hängt, ergibt sich aus der Summe der Maximalwert. Beispiel: 2 x Rollapparat 90 kg für eine Laufschiene bis 180 kg.
