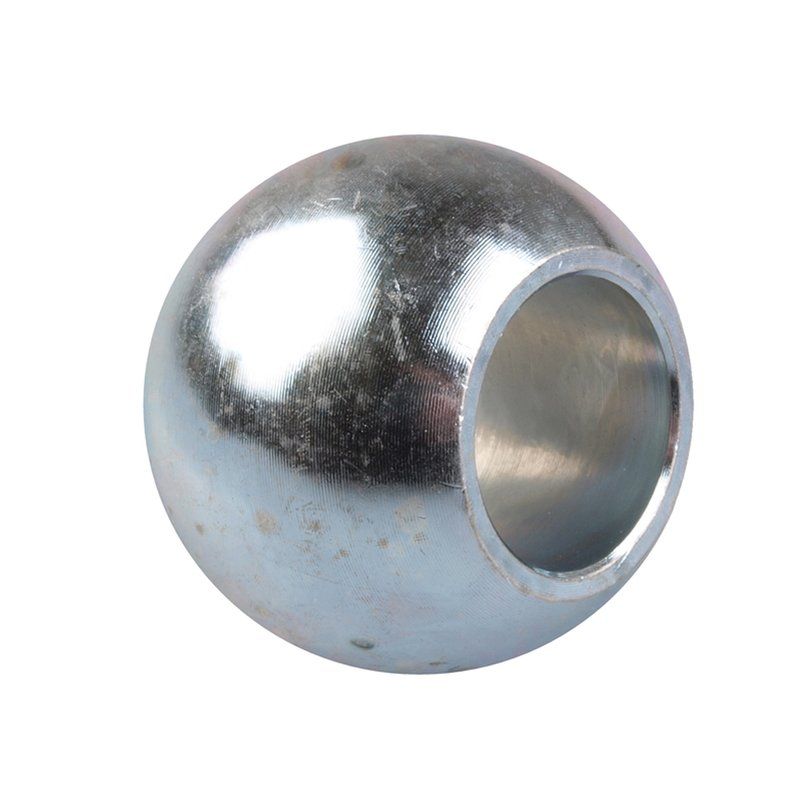

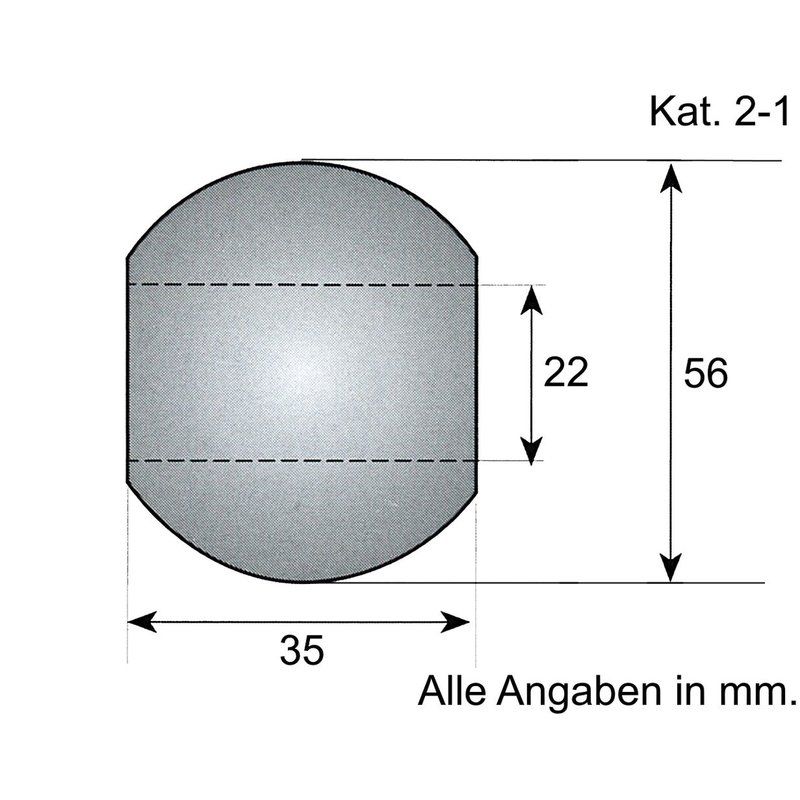

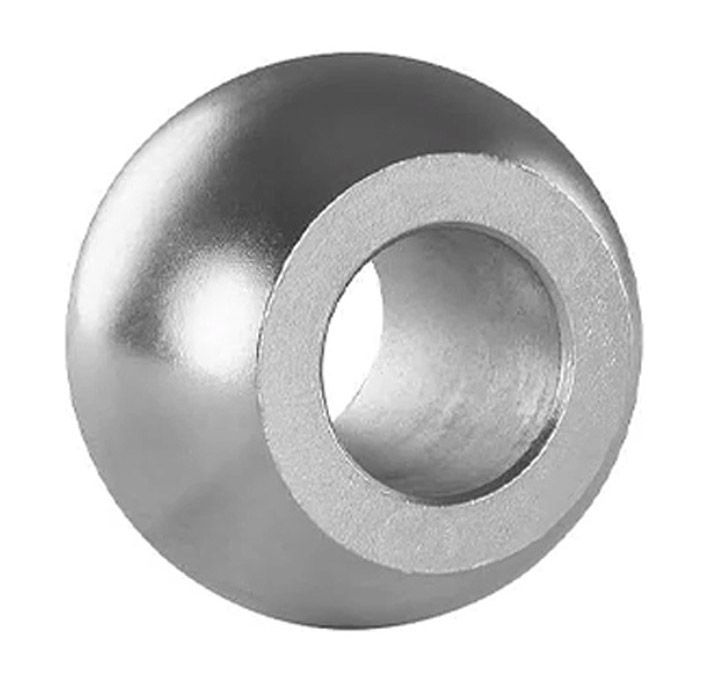

Unterlenker-Kugel Kat. 2-1

Unterlenker-Kugeln dienen zur sicheren und einfachen Verbindung der landwirtschaftlichen Anbaugeräte mit dem Traktor. Durch die Unterlenker-Kugel wird ein leichtes Ankoppeln der Unterlenker-Fanghaken des Traktors mit dem zu koppelnden Anbaugerät ermöglicht. Unterlenker-Kugeln werden an beweglichen Bolzen am Anbaugerät aufgesteckt. Das heißt der Unterlenkerbolzen mit der aufgeschobenen Unterlenker-Kugel wird zwischen die am Anbaugerät vorhandenen Trägerplatten geschoben. Somit wird keine Fangtasche benötigt, da die Unterlenker-Fanghaken des Traktors zwischen den Trägerplatten nicht ,während der Arbeit, aus der Kugel herausrutschen können.

Bei den Unterlenker-Kugeln gibt es in verschiedenen Größen und Kombinationen. Diese werden in genormte Kategorien unterteilt.Es wird die Kategorie des Aussenmaßes (Kugel aussen) und die Kategorie des Innenmaßes (Kugel innen/Bolzenmaß) angegeben. So gibt es folgende einheitliche Angaben der Kategorien beim Unterlenker-Fangprofil:Kategorie: 1-1 ; 1-2; 2-2; 2-3; 3-3 ; 3-4 ; 4-4

Es gibt folgende Kategorien im Bereich der Unterlenker-Fangprofile und Unterlenker-Kugeln:
Kategorie (Kat.) 1 : 22 mm (Durchm. Kugel innen) 44 mm (Durchm. Kugel aussen)
                      1-2 : 22 mm                                    56 mm
                         2 : 28 mm                                    56 mm
                      2-3 : 28 mm                                    64 mm
                         3 : 37 mm                                    64 mm
                      3-4 : 37 mm                                    85 mm
                         4 : 50,8 mm                                  85 mm
